ПЛК Siemens SIMATIC и периферия Phoenix Contact — построение масштабируемой архитектуры АСУ ТП
Современная система автоматизации редко строится на одном монолитном шкафу. Архитектура АСУ ТП сегодня — это распределённая сеть, где мощный центральный контроллер управляет процессом, а модули ввода-вывода и интерфейсной защиты располагаются непосредственно в поле. Связка Siemens SIMATIC (как ядра системы) и Phoenix Contact (как периферии и защиты) является одним из самых надёжных и распространённых решений в мировой индустрии.
Siemens SIMATIC S7-1200 — базовый уровень и компактность
Серия S7-1200 пришла на смену легендарному S7-200 и стала стандартом для задач малой и средней сложности.
Архитектура
Компактный моноблок со встроенными дискретными и аналоговыми входами/выходами, а также портом PROFINET.
Масштабируемость
К базе можно добавлять сигнальные (SM), коммуникационные (CM) и сигнальные платы (SB) непосредственно на переднюю панель, не увеличивая габариты шкафа.
Применение
Управление автономными станками, насосными станциями, конвейерными линиями, системами климат-контроля.
Особенность
Идеальный баланс стоимости и функционала. Встроенный веб-сервер позволяет диагностировать состояние ПЛК через обычный браузер без подключения специализированного ПО.
Siemens SIMATIC S7-1500 — флагман для сложных процессов
Серия S7-1500 предназначена для высокопроизводительных систем, где критичны скорость отклика, объём памяти и сложная кинематика.
Производительность
Время выполнения бинарной инструкции составляет доли наносекунд. Это позволяет управлять многоосевыми сервоприводами в жёстком реальном времени.
Встроенный дисплей
На передней панели каждого CPU расположен цветной LCD-экран с кнопками. Инженер может видеть статус ошибок, IP-адрес и топологию сети PROFINET прямо на шкафу, без ноутбука.
Интегрированная безопасность (Safety и Security)
Поддержка профилей PROFIenergy и PROFIsafe позволяет реализовать функции аварийного останова по той же самой Ethernet-шине, без прокладки отдельных жёлтых кабелей. Встроенный фаервол защищает сеть АСУ ТП от кибератак.
Применение
Автомобилестроение, фармацевтические линии, нефтегазовые установки, управление роботизированными комплексами.
TIA Portal — единая среда разработки (Totally Integrated Automation)
Главное конкурентное преимущество Siemens — это TIA Portal. Это не просто среда программирования ПЛК, это единый фреймворк, в котором инженер конфигурирует:
- Сами контроллеры (S7-1200/1500)
- HMI-панели (Simatic Comfort Panels)
- Частотные преобразователи (Sinamics)
- Системы безопасности и сети
Все переменные, теги и комментарии создаются один раз и автоматически доступны во всех узлах системы. Это сокращает время ввода в эксплуатацию (Commissioning) на 30–40 %.
Phoenix Contact — распределённый ввод-вывод Axioline F
Часто физически невозможно или экономически нецелесообразно тянуть сотни кабелей от датчиков в один центральный шкаф управления. Здесь на помощь приходит распределённая периферия Phoenix Contact Axioline F (и более новые Axioline E).
Модульность
На DIN-рейку в полевом шкафу устанавливается PROFINET-адаптер, к которому «прищёлкиваются» любые нужные модули (термопары, RTD, релейные выходы, быстрые счётчики).
Скорость обмена
Шина Axioline F обеспечивает обновление данных между модулями за микросекунды внутри локального шкафа.
Совместимость
Будучи подключённой по PROFINET, система Axioline F интегрируется в TIA Portal Siemens как стандартный GSDML-файл, позволяя инженеру Siemens программировать периферию Phoenix Contact так же легко, как родную SIMATIC ET 200SP.
Интерфейсная электроника и защита цепей Phoenix Contact
Промышленные датчики часто находятся в агрессивных средах и подвержены наводкам и грозовым разрядам. Подключать их напрямую к дорогостоящему CPU Siemens S7-1500 — неоправданный риск.

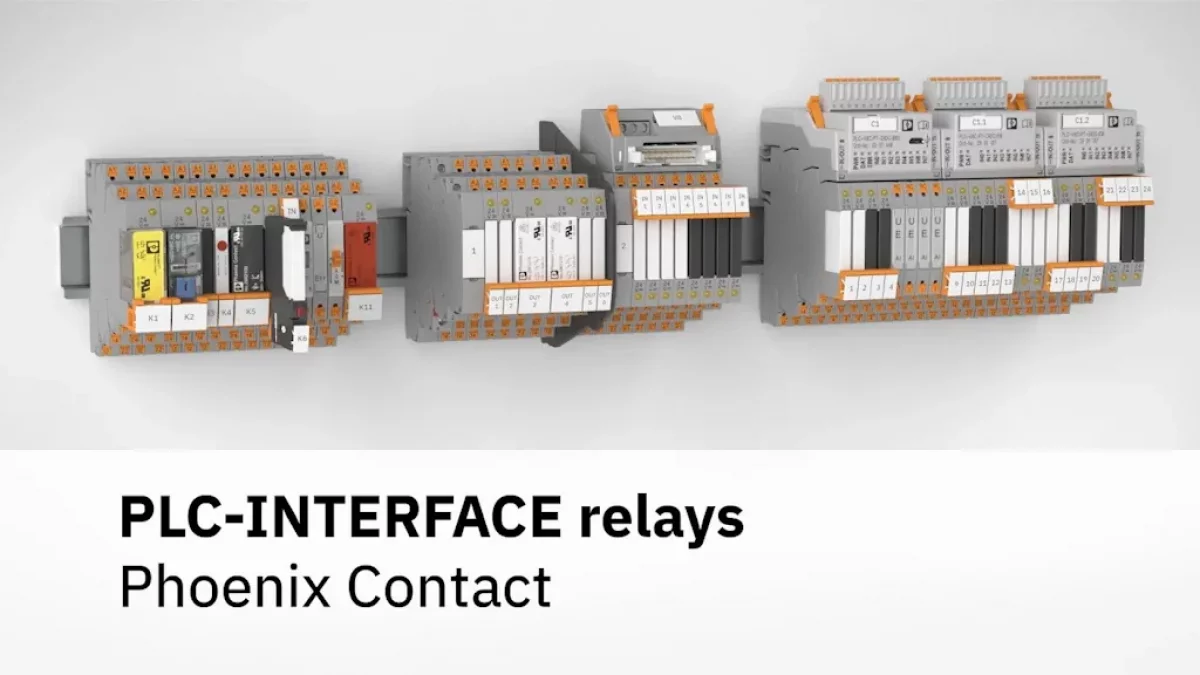

Релейные модули и оптопары (PLC-INTERFACE)
Тонкие (всего 6.2 мм) модули, которые обеспечивают гальваническую развязку между силовой частью (например, клапаном 24 В / 220 В) и логическим выходом ПЛК. При коротком замыкании в поле сгорает копеечный релейный модуль Phoenix Contact, а не канал ПЛК Siemens.
Устройства защиты от перенапряжений (Surge Protection)
Специализированные клеммы (например, серии TRABTECH), которые устанавливаются на входе сигнальных линий (4–20 мА, RS-485) в шкаф. Они «срезают» высоковольтные импульсы, соответствующие требованиям IEC 61000-4-5, защищая аналоговые модули Siemens от выгорания.
Подробнее об изоляции интерфейсов: Порт RS-232 и гальваническая развязка.
Интеграция с верхним уровнем (Edge и SCADA)
Современная АСУ ТП не замыкается на шкафе. Данные с контроллеров S7-1500 должны передаваться на уровень MES/ERP или в облако. Для этого используются промышленные Edge-шлюзы и Box PC (например, Siemens SIMATIC IPC или решения Advantech/Moxa), которые опрашивают контроллеры по протоколу S7-Comm или OPC UA и транслируют агрегированные данные наверх по MQTT.
Смотреть обзор экосистем Siemens и Phoenix Contact

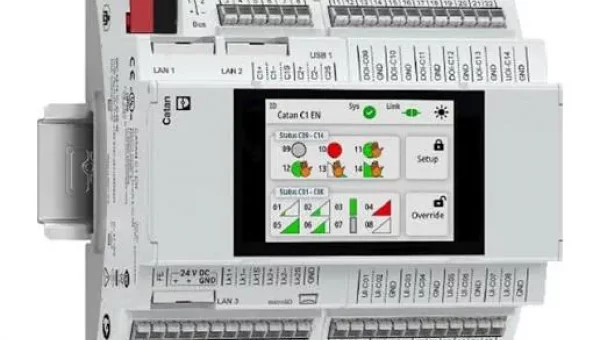

Философия брендов, стандарт IEC 61131-3, области применения в промышленности — в нашей HUB-статье: Промышленные контроллеры Siemens и Phoenix Contact — архитектура АСУ ТП.
